| 加工定制：是 | 品牌：筱晓光子 | 型号：PL-FIBER-1-D4-110-SA |
| 种类：激光器 | 输出波长：1380-4500nm |
筱晓光子开发的眼安全的高峰值功率脉冲光源。产品具有高的电-光转换效率，小的非线性效应和ASE，宽的工作温度范围，本产品适合作为固态激光Lidar 的发射光源。
1550nm高峰值功率脉冲光纤激光器 (固态激光Lidar发射光源),1550nm高峰值功率脉冲光纤激光器 (固态激光Lidar发射光源)
中心波长
1550nm
输出功率
1W
输出脉宽
1-10ns
技术参数
电学光学参数
Parameter | Unit | Min | Typical | Max | Note |
Wavelength Center | nm | 1547 | 1550 | 1553 | |
Pulse Width(FWHM) | ns | 1 | 10 | Adjustable | |
Repetition Rate | MHz | 0.1 | 0.5 | 2 | Adjustable |
Average power | W | 1① | |||
Peak Power | kW | 1① | 1 | ||
Monitor power | uW | 1uW | @1MHz,2ns | ||
Noise ratio | % | 5 | |||
Polarization | NA | Random | |||
Trigger mode | NA | External Trigger | |||
Power consumption | W | 13① | |||
Operating voltage | V | 9 | 12 | 13 | |
Operating Temperature(@Case) | ℃ | -40 | +85 | ||
Storage temperature | ℃ | -40 | +105 | ||
Dimension | mm | 50x55x19 | |||
Output termination | FC/APC | ||||
Output fiber length | m | 1 | |||
Connector | MOLEX 505567-1281 |
Note ①: Typical@ 500KHz, 2ns, 1W,25℃
表1是激光器在25℃，DAC=100时不同重复频率及不同脉宽下的主功率。表1可以看出主功率随着重复频率或者脉宽的增加而增强。
DAC | 重复频率（Hz） | 主功率（mW）@脉宽 | ||||
@1ns | @2ns | @3ns | @4ns | @5ns | ||
100 | 100K | 14 | 15.9 | 17.2 | 18 | 18.7 |
1M | 20.5 | 22.1 | 22.9 | 24.1 | 24.5 | |
3M | 23.2 | 24.6 | 25.1 | 25 | 25.3 |
表2是激光器在25℃，重复频率=1MHz与脉宽=3ns时不同DAC对应的主功率，主功率可达1.217W。
重复频率（Hz） | DAC | 主功率（mW）@3ns脉宽 |
1M | 100 | 22.9 |
200 | 266.2 | |
300 | 527.1 | |
400 | 805.3 | |
500 | 1091.8 | |
540 | 1217.5 |
测试及使用要求
1、散热要求
本光源功耗较大，必须进行良好散热，否则本光源不能很好工作，影响设备运行稳定性或造成损坏。
2、重复频率及输出功率要求
本产品需要在连续重复频率下使用，触发脉冲不间断；
3、电源使用
请确保输入的电源是在产品指标要求的电压和电流范围内，且使用中不得未关机时直接断电，如果意外断电，一定要把产品电源关闭。
4、静电防护
本脉冲光源内部激光器和某些芯片是静电敏感器件，外部有较高静电时容易造成不可恢复的损坏。需要设备良好接地，操作人员做好静电防护措施。
5、光纤端面保护
使用前要用擦拭纸蘸酒精清洁输出光纤的端面，***输出端面干净，否则容易输出功率下降或稳定性下降，甚至造成光纤端面烧毁。
6、人身安全
脉冲光源属于Class IV 类光源，工作时不可裸眼直视光纤输出端面，也不可将皮肤直接暴露在强光下，否则会造成损伤。
产品特点
● 高可靠性/高效率
● 高峰值功率
● 良好的光谱特性
● 低噪音低损耗
产品应用
● 测距
● 武器仿真
● 测量设备
● 国土安全
● 激光雷达
● 自适应巡航控制
订购信息
PL-Fiber-□□□□-XX-P△-C▽
□□□□: Average Power
05: 0.5w
*****
1: 1w
2: 2W
XX: Package Type
D1=120X90X20mm
D2=80X90X23mm

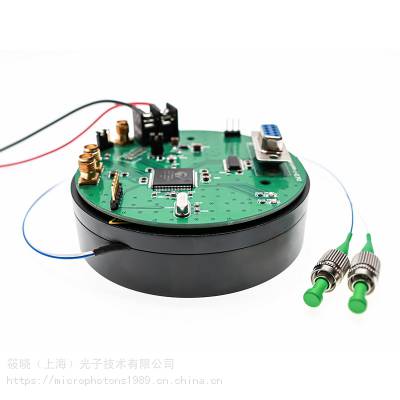

D3=90mm圆盘
D4=50X50X19mm
P△: Pulse Width
1: 1ns
10: 10ns
110-1-10ns
C▽: Pigtail and Connector
SA=SMF-28E+FC/APC
PP=PM1550+FC/PC
