| 加工定制：是 | 品牌：Microphotons | 型号：AOM200-1650-1(X) |
| 种类：声光调制器 |
总览
Microphotons的声光调制器由于其调制消光比高、承受功***等优点，广泛应用于光纤传感领域。本产品专门针对于光纤传感的应用需求开发，具有体积小、功耗低（＜1W）、上升时间快（12ns）、调制脉冲形状好（过冲小）、脉冲重复性好（重复周期抖动小）等优点,而且可以将调制器和驱动器一体化封装 ， 便于系统集成，可广泛应用于φ -OTDR、BOTDR、OFDR等各种需要脉冲调制的光纤传感系。

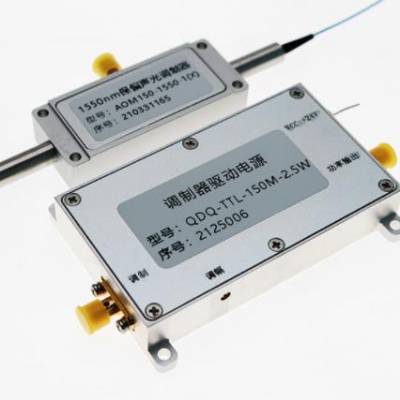

1550/1650nm 单模/保偏光纤声光调制器,1550/1650nm 单模/保偏光纤声光调制器
产品特点
● 体积小
● 功耗低（＜500mW）
● 上升时间快（12ns）
● 调制脉冲形状好（过冲小）
● 脉冲重复性好（重复周期抖动小）
产品应用
● 光纤传感
● 激光雷达
● BOTDA
技术参数
参数 | 单位 | 型号 | ||
AOM100-1550-1(X) | AOM150-1550-1(X) | AOM200-1550-1(X) | ||
材料 | - | 氧化碲 | ||
波长 | nm | 1550 | ||
承受激光功率 | W | ≤0.5 | ||
承受脉冲激光峰值功率 | KW | ≤1（5KW定制） | ||
插入损耗 | dB | ≤3 | ≤4 | ≤5 |
消光比 | dB | ≥50 | ||
偏振消光比(适用于保偏器件) | dB | ≥20 | ||
电压驻波比 | 1 | ≤1.2:1 | ||
光脉冲上升时间 | ns | 40 | 20 | 12 |
工作频率 | MHz | 100 | 150 | 200 |
光纤类型 | - | 单模或保偏 | ||
光纤连接头 | - | FC/APC | ||
外形结构 | - | 图A | ||
驱动器 | D100-02-M-1D | D150-02-M-1D | D200-02-M-1D |
驱动器
参数 | 单位 | 型号 | ||
D100-02-M-1D | D150-02-M-1D | D200-02-M-1D | ||
工作频率 | MHz | 100 | 150 | 200 |
驱动功率 | W | ≤2.5 | ≤3 | ≤3 |
电脉冲上升时间 | ns | ≤20 | ≤15 | ≤7.5 |
电源开关比 | dB | ≥55 | ||
电源电压（DC） | V | 24 | ||
谐波抑制 | dBc | ≥25 | ||
调制方式 | - | TTL | ||
输出阻抗 | Ω | 50 | ||
外形结构 | - | 图B |
测试系统图：
