| 加工定制：是 | 品牌：Microphotons | 型号：MPC-4-14-A-I-E-M-1-3 |
| 种类：隔离器 |
总览
筱晓光子的低沉本耦合器具有固有的性能优势，因为波导芯没有变形或逐渐变细。这些器件具有低损耗和后向反射。而且，较短的相互作用长度（1-2毫米）允许实现小型设备封装。该界面基本上在相同的二氧化硅表面之间的光学接触中消失。没有中间材料会随年龄或环境影响而改变其折射率或厚度。耦合器的光学性能好象纤维是熔融的，并且在温度变化的情况下非常稳定。，在玻璃基板块中对纤维进行侧面抛光，以去除纤芯一侧的包层材料，而不会扭曲纤芯区域。对于PM纤维，只剩下一个应力构件。将两根抛光的光纤以其偏振轴对齐的方式进行光学接触，并通过the逝波相互作用实现纤芯之间的耦合。基板块的***加载可确保纤维在很宽的温度范围内保持低应力接触。

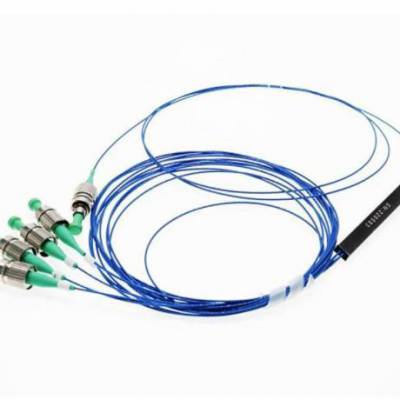

保偏光纤耦合器模块1310nm/1550nm,保偏光纤耦合器模块1310nm/1550nm
产品特点
● 低损耗和背反射
● 高隔离度
● 比值随温度变化小
● 紧凑的包装
● 标准保偏（PM）光纤
● 具有PM或SM输出的低比率丝锥
● 带宽是耦合比的函数
● 在慢轴和快轴上操作
产品应用
● 信号的保偏多路复用
● 极化管理
● 光纤放大器
● 功率监控
● 相干通信
● 光纤陀螺
技术参数
参数 | 单位 | 数据 | ||
结构 | 1x4 | 1x8 | 1x16 | |
工作波长 | nm | 1310/1550 | ||
带宽 | nm | ± 30 | ||
插入损耗 | dB | ≤ 7.8; Typ. 7.3 | ≤ 11.3; Typ. 10.8 | ≤ 14.8; Typ. 14.3 |
波长独立损耗 | dB | ≤ 0.5, Typ. 0.3 | ≤ 0.7 | |
各通道损耗差异性 | dB | ≤ 0.8 | ≤ 1.0 | |
回波损耗 (PC connector type) | dB | ≥ 45 | ||
方向性 | dB | ≥ 50 | ≥45 | |
消光比 | dB | ≥20 | ≥ 20 | |
光纤类型 | PM Panda Fiber | |||
封装尺寸 | mm | 80 x 20 x8 | 160 x 160 x 10 | 160 x 160 x 10 |
备注：对于没有连接器的设备，IL将降低0.3dB，RL将增加5dB， ER增加2dB。 连接器与PM光纤的慢轴对齐
