| 产品特性：见参数表 | 加工定制：是 | 品牌：optolabs |
| 型号：UDT-455UV | 种类：探测器 | 输出波长：见参数表nm |
| 线宽：见参数表mm |
总览
Photop?系列，将光电二极管和运算放大器集合在同一封装中。Photops?通用检测器的光谱范围为350nm至1100nm或200nm至1100nm。它们采用集成封装，确保在各种工作条件下的低噪声输出。这些运算放大器是OSI光电工程师为兼容我们的光电二极管而专门选择的。其中许多具体参数包括低噪声、低漂移和拥有由外部反馈元件决定的增益和带宽能力。从直流电平到几兆赫的操作是可能的，既可以在低速、低漂移的应用中采用无偏置配置，也可以在更快的响应时间中采用偏置配置。
上述设备的任何改装都是可能的。改装可以是简单地增加一个带通光学滤波器，在同一封装内集成额外的芯片(混合)元件，利用不同的运算放大器，替换光电探测器，修改封装设计和/或安装在PCB上。
包含多型号
UDT-020D UDT-555D UDT-455 UV OSI -020 UV UDT-055 UV UDT-455UV OSI-020UV OSI-515 UDT-555UV/LN

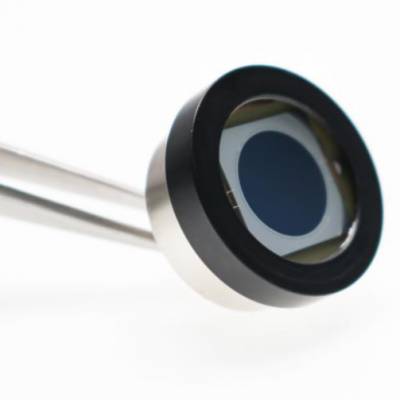

UDT-455UV 光电二极管放大器混合器 200-1100nm,UDT-455UV 光电二极管放大器混合器 200-1100nm
产品特点
检测器/放大器组合
可调增益/带宽
低噪声
宽带宽
DIP封装
有效面积大
产品应用
通用光检测
激光功率监控
医学分析
激光通信
条形码读取器
工业控制传感器
污染监测
制导系统
色度计
通用参数
光电二极管参数
TA = 23°C时的典型电光参数
型号 | 有效面积 | 响应度 (A/W) | 电容(pF) | 暗电流(nA) | 分流电阻(M?) | 噪音等效功率 (W/√Hz) | 反向电压 | 温度范围(°C) | 封装形式 | ||||||
面积(mm2) | 尺寸(mm) | 254nm | 970nm | 0V | -10V | -10V | -10mV | 0V 254nm | -10V 970nm | V | 工作 | 储存 | |||
Min. 值 | 典型值 | Min. 值 | 典型值 | 典型值 | 典型值 | 典型值 | Max. 值 | 典型值 | 典型值 | 典型值 | Max. 值 | ||||
350-1100nm光谱范围 | |||||||||||||||
UDT-455 |
5.1 |
2.54 f |
--- |
0.60 |
0.65 |
85 |
15 |
0.25 |
3 |
--- | 1.4 e -14 |
30** | 0 ~+ 70 | -30 ~+ 100 |
30 / TO-5 |
OSI-515# | |||||||||||||||
UDT-020D | 16 | 4.57 f | 330 | 60 | 0.5 | 10 | 1.9 e -14 | 31 / TO-8 | |||||||
UDT-555D | 100 | 11.3 f | 1500 | 300 | 2 | 25 | 3.9 e -14 | 32/ Special | |||||||
200-1100nm光谱范围 | |||||||||||||||
UDT-455 UV | 5.1 | 2.54 f |
0.10 |
0.14 |
--- | 300 |
--- | 100 | 9.2 e -14 |
--- |
5** | 30 / TO-5 | |||
OSI -020 UV | 16 | 4.57 f | 1000 | 50 | 1.3 e -13 | 31 / TO-8 | |||||||||
UDT-055 UV | 50 | 7.98 f | 2500 | 20 | 2.1 e -13 | 32/ Special | |||||||||
UDT-555 UV |
100 |
11.3 f |
4500 |
10 |
2.9 e -13 |
32/ Special | |||||||||
UDT-555UV /LN** |
TA = 23°C时，运算放大器的电光参数
型号 | 电源电压 | 静态电源电流 (mA) | 输入补偿电压 |
温度系数 输入补偿电压 | 输入偏置电流 | 增益带宽乘积 | 转换速度 | 开环增益，DC | 输入噪声电压 | 输入噪声电流 | ||||||||||
100 Hz |
1 k Hz |
1 k Hz | ||||||||||||||||||
± 15 V | mV | ?V / °C | pA | MHz | V / ?s | V /mV | nV/ √Hz | fA/√Hz | ||||||||||||
Min. 值 | 典型值 | Max. 值 | 典型值 | Max. 值 | 典型值 | Max. 值 | 典型值 | Max. 值 | 典型值 | Max. 值 | Min. 值 | 典型值 | Min. 值 | 典型值 | Min. 值 | 典型值 | 典型值 | 典型值 | 典型值 | |
UDT-455 |
--- |
±15 |
±18 |
2.8 |
5.0 |
0.5 |
3 |
4 |
30 |
±80 |
±400 |
3.0 |
5.4 |
5 |
9 |
50 |
200 |
20 |
15 |
10 |
UDT-455UV | ||||||||||||||||||||
UDT-020D | ||||||||||||||||||||
OSI-020UV | --- | ±15 | ±18 | 1.8 | 2 | 0.03 | 0.12 | 0.35 | 1 | 0.5 | 20 | --- | 5.1 | --- | 20 | 1000 | 2000 | 5.8 | 5.1 | 0.8 |
OSI-515* | --- | ±15 | ±18 | 6.5 | 7.2 | 1 | 3 | 10 | --- | ±15 | ±40 | 23 | 26 | 125 | 140 | 3 | 6.3 | --- | 12 | 10 |
UDT-555UV/LN | --- | ±15 | ±18 | 2.5 | 3.5 | 0.1 | 0.5 | ±2 | ±5 | ±0.8 | ±2 | --- | 2 | 1 | 2 | 501 | 1778 | 15 | 8 | 0.5 |
UDT-055UV |
--- |
±15 |
±22 |
2.7 |
4.0 |
0.4 |
1 |
3 |
10 |
±40 |
±200 |
3.5 |
5.7 |
7.5 |
11 |
75 |
220 |
20 |
15 |
10 |
UDT-555D | ||||||||||||||||||||
UDT-555UV |
机械图纸请参考第61至73页。
* * LN–系列设备应在0V偏压下使用。
*非冷凝温度和储存范围，非冷凝环境。# OSI-515取代UDT-455HS
